삼성무풍에어컨 청소 셀프 분해

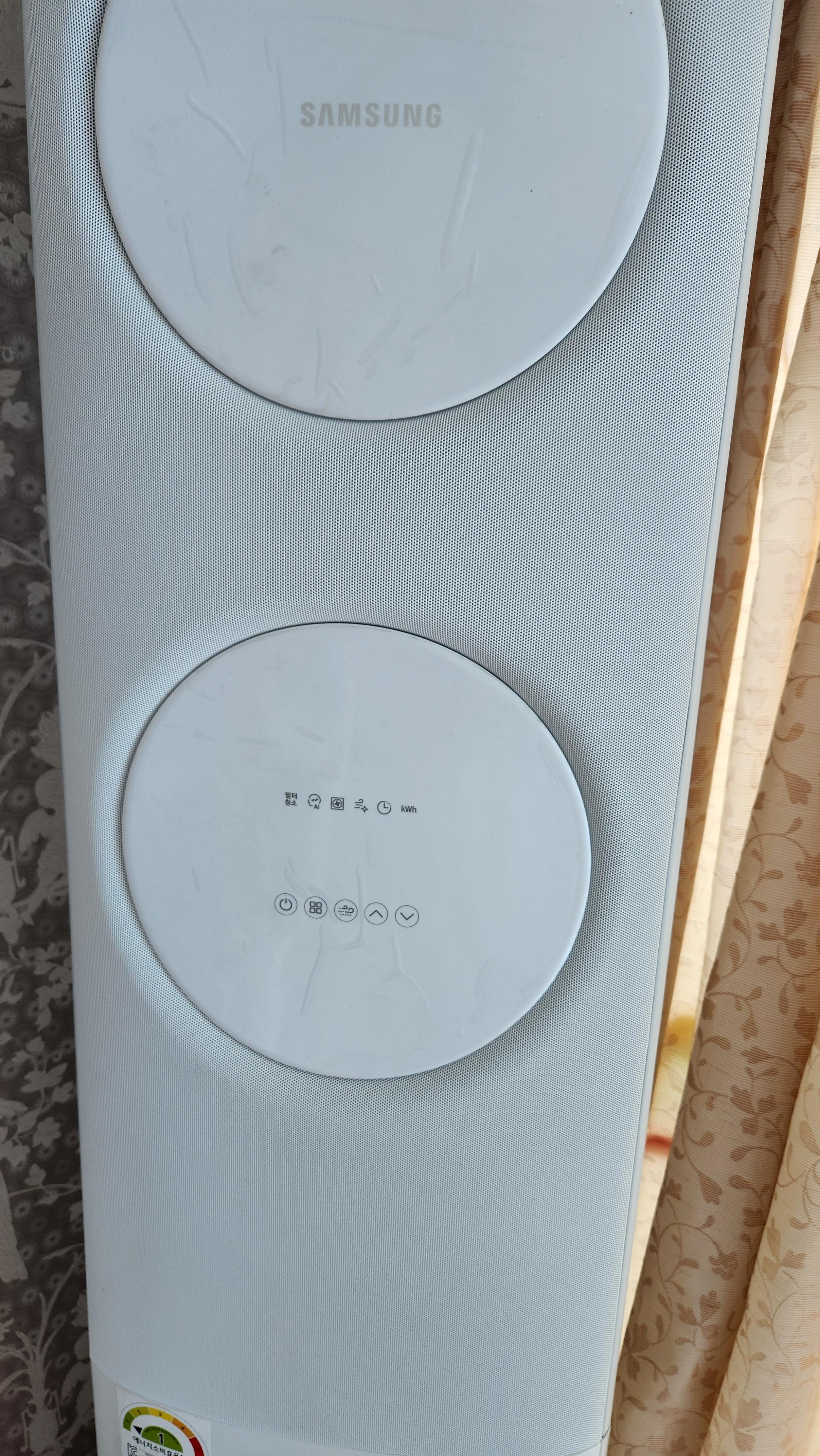

삼성무풍에어컨 AF16N7574WZN
셀프 분해 조립 DIY

1. 삼성 무풍에어컨 분해 방법
분해전에 반드시 전원코드를 뽑는다.
전면 하단부 커버 분해는 마이크로홀과 분리되는 부분의 좌우쪽 사이드를 잡고 앞으로 살짝 당기면 쉽게 분해된다.

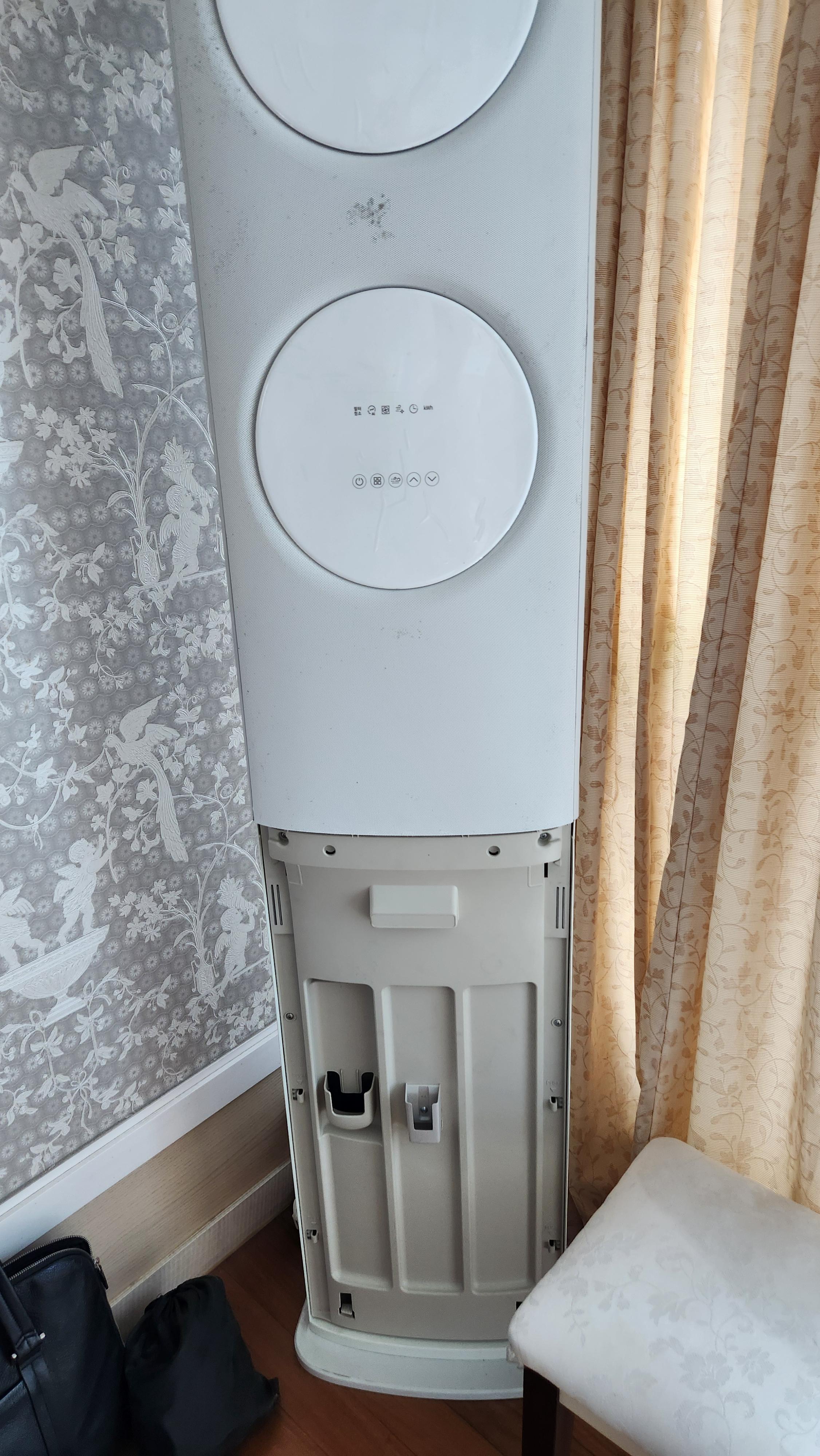

하단부 커버를 탈거하면 안쪽에 플라스틱 커버가 보인다. 여기는 나사 4개로 고정되어 있으니 나사를 풀면 쉽게 분해된다.

플라스틱 커버 분리 하면 철제로 된 기판 박스가 보인다.
여기도 좌측 나사 두개, 우측 나사 1개를 풀어 주면 분리된다.

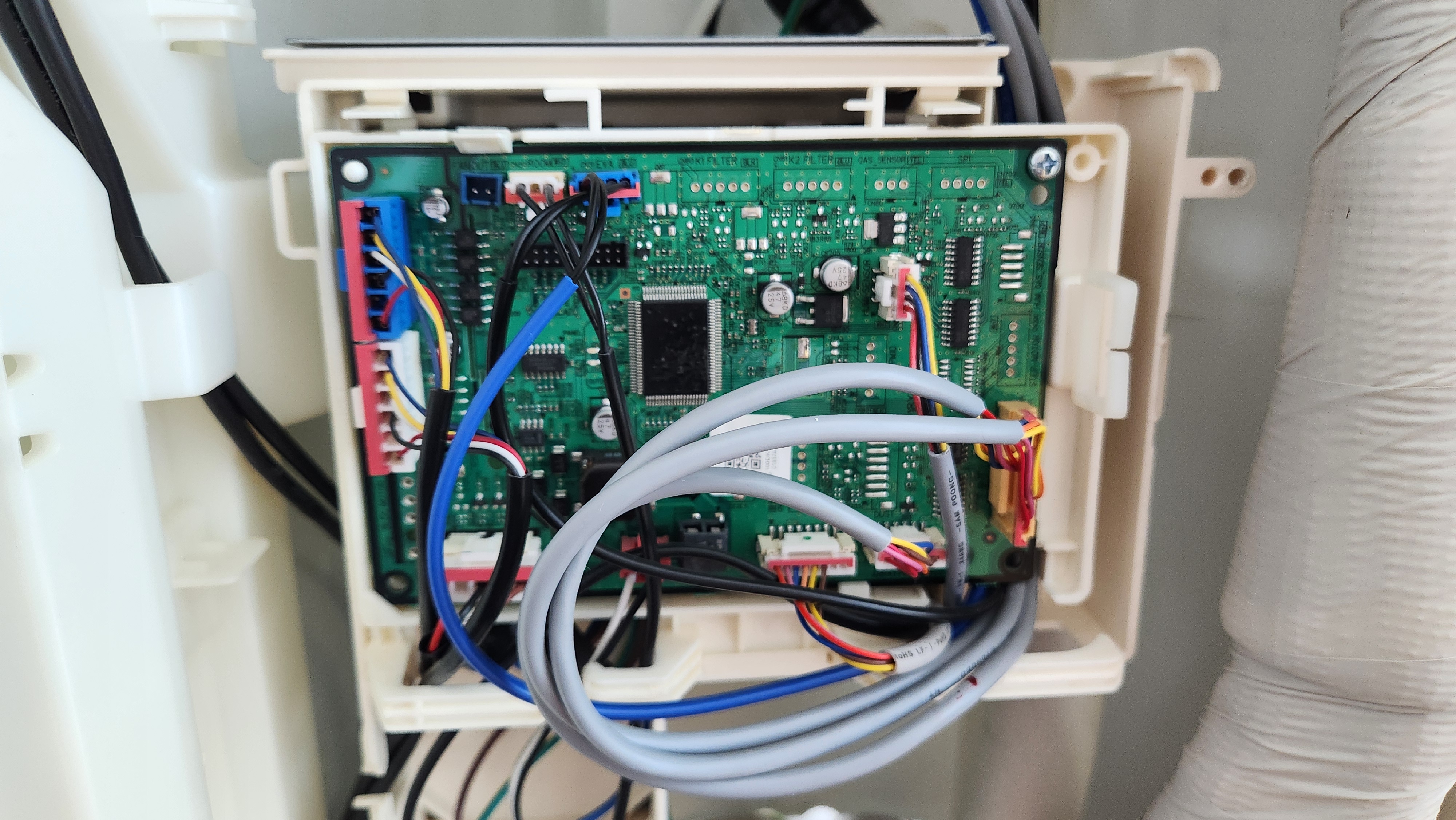

기판박스를 열면 연결된 선들이 보이는데 이중에서 회색선만 기판에서 분리한다. 기판과 분리할 때는 연결부에 살짝 튀어나온 플라스틱 버튼같은걸 누르고 앞쪽으로 당기면 된다.
조립 시 헤깔릴 수 있으니 기판 연결선 분해시 사진이나 동영상을 미리 찍어두고 분해하기를 바란다.

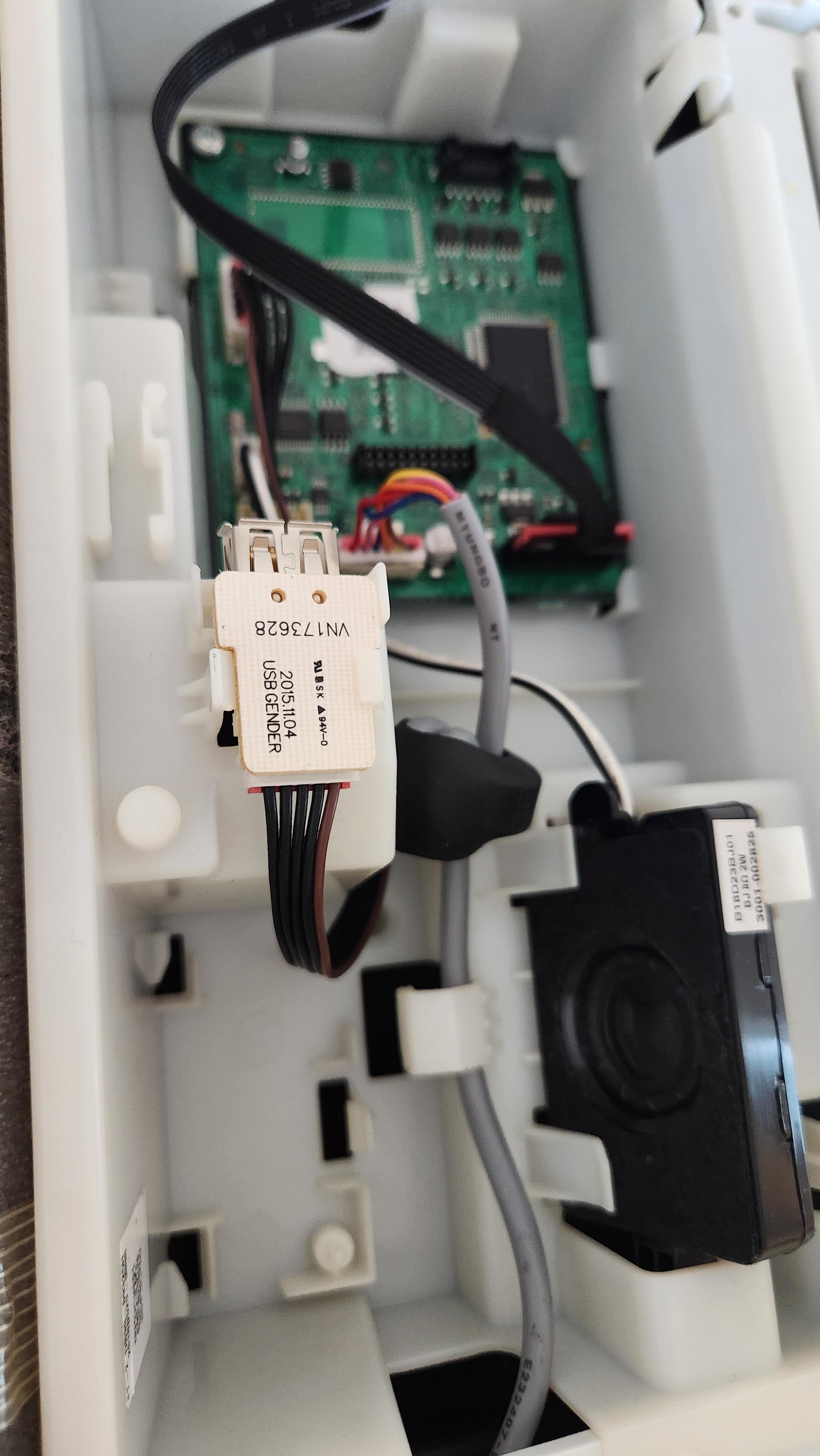

이제 에어컨 상단부로 옮겨서 상단부 기판박스를 분리한다. 상단부 기판에도 아래쪽에서 올라온 선 두개를 분리해 준다. 좌우 양쪽으로 검정색 선과 회색선이 있는데 이걸 분리하면 된다.

이제 상단 송풍구를 분리할 차례다.
상단 송풍구는 아래쪽 전면에서 송풍구 하단을 잡고 위쪽으로 툭툭 치듯이 올리면 분리된다. 이때 발로 에어컨 바닥을 밟아 주면 흔들림 없이 잘 탈거된다.

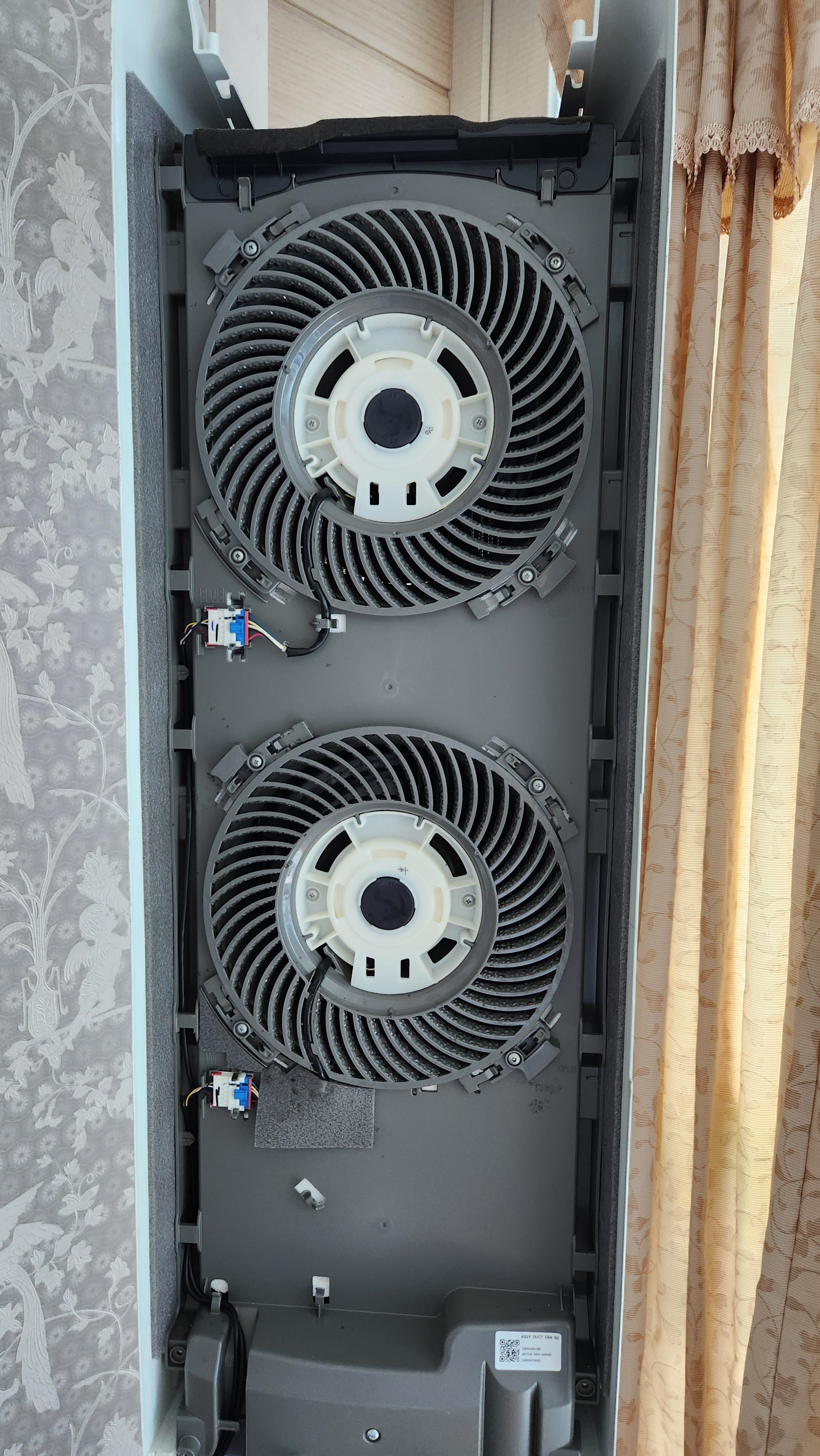

상판 송풍구를 분해 하면 안쪽에 송풍기 2개가 달려 있는데 이 부분에도 곰팡이가 붙어 있어
송풍구 2개도 분해한다.
송풍구에 연결된 전선을 분해하고 나사를 풀어준다. 고정 핀을 살짝 눌러 시계 반대방향으로 돌리면 분해된다. 고정핀 세개가 동시에 눌려야 하므로 약간의 기술이 필요하다.
모터를 분리하고 플라스틱 커버는 곰팡이 제거제를 뿌려 놓고 나서 20분정도 지나서 물로 세척하면 된다.

이제 분리한 송풍커버를 분해한다.

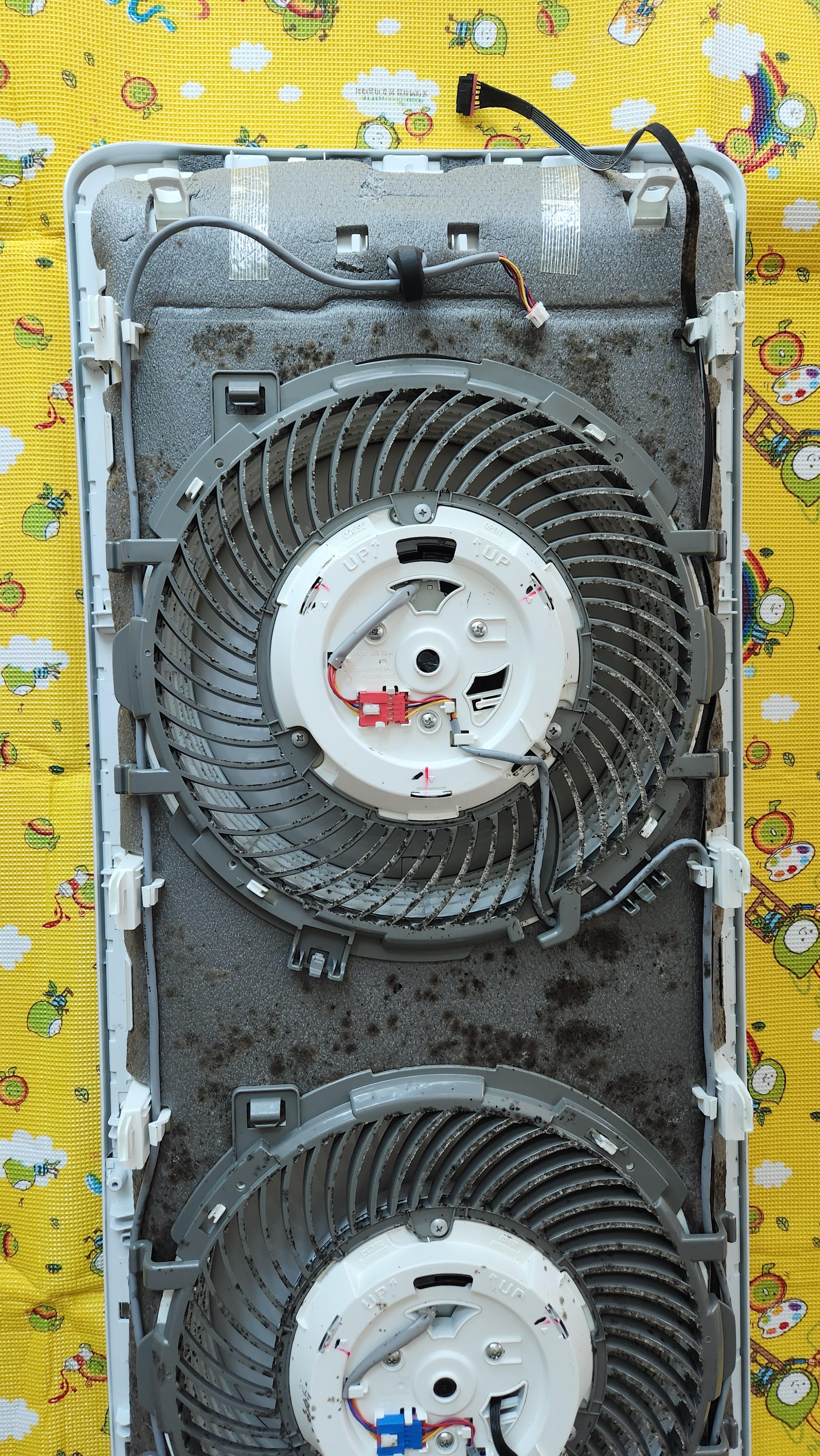

안쪽에 곰팡이가 많이 보인다.
마이크로홀과 커버를 분해하기 위해서 커버에 달려있는 동그란 송풍구를 분리한다.
송풍구로 연결된 선을 분리하고 좌우측 배선도 탈거 한다. 이때도 조립시 배선 정리가 헤깔리지 않도록 미리 사진을 찍어둔다.

송풍구 제거 후 커버와 마이크로홀만 붙어 있는 상태가된다. 이들을 분리하는게 가장 어렵다.
일단 둘러싸고 있는 플라스틱 커버를 분리해야 하는데 하단부 양쪽에 나사를 풀어준다.

그리고 위쪽으로 밀어서 탈거해야 하는데 힘으로 밀면 잘 안 되고 아래쪽에서 살살 치면서 밀어야 쉽다.
연결고리가 모두 플라스틱 재질이라서 무리한 힘을 가하면 연결부분 플라스틱이 깨질수 있다.
분해가 잘 되었으면 화장실로 직행 곰팡이 제거제를 뿌려놓고 기다린 후 물세척을 한다.

2. 조립시 주의사항
하단부 송풍기에 연결된 검정색 선은 어느정도 여유가 있도록 한다. 이 선은 디스플레이 화면을 표시해 주신 선이다. 가동시 송풍구가 앞으로 나오는데 이때 이 선도 함께 따라 나오게 되므로 너무 타이트하게 연결하면 앞으로 나올때 걸릴 수 있다. 심한 경우 선이 끊어져서 디스플레이 화면이 안나오게 된다. 이 부분을
여유있게 조립하는게 매우 중요하다.


3. 곰팡이 예방법
무풍 에어컨 자체에 가동 정지 후 송풍 기능이 있어 어느정도 습기 제거를 해주기는 하지만
곰팡이가 생기는 걸 막지는 못하는것 같다. 그래서 한번 더 가동 해서 송풍 기능으로 10분정도 더 가동 한 후 끄면 에어컨 내부의 습기 제거에 도움이 된다.
